近日,，北京建筑節能研究發展中心零碳建筑示范工程在北京市朝陽區亮相。該項目采用了20項國際先進零碳技術,、比傳統非被動式公共建筑節能60%,、每年通過光伏發電甚至可實現建筑負能源消耗。
該建筑由一座建成于1987年的既有公共建筑改造而成,，因此該項目也成為北京市首個既有公共建筑改造的零碳建筑,。

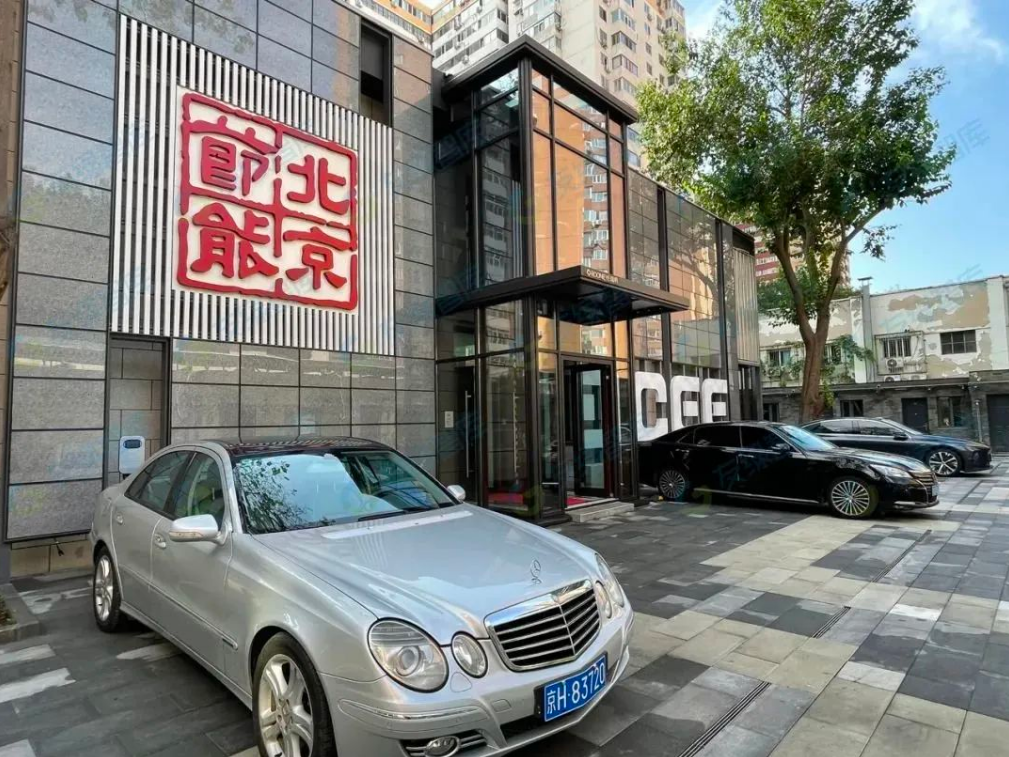

北京建筑節能研究發展中心零碳建筑示范工程
項目位于北京市朝陽區光熙門北里29號,，總建設面積1181.6平方米，整體建筑采用磚混結構,，地上兩層,，無地下室，建筑高度為8米,。
二十項節能技術 實現100%節能,、100%減排
示范項目采用高性能非透明圍護結構保溫技術、高性能門窗技術,、無熱橋處理措施,、高效熱回收技術、建筑氣密性措施以及可再生能源及建筑電氣化七大類,、二十項節能技術,，將建筑本體的能耗降至改造前的90%，同時設置多種形式的光伏設施,，使建筑耗電量與光伏發電量達到平衡,，最終實現100%節能、100%減排,。
項目將“光伏發電,、儲能蓄電，直流供電,，柔性用電”相結合,。通過屋頂單晶硅結合 BIPV直流發電，利用直流電向室內直流用電器供電,，實現能源的高效利用,。同時，考慮特殊情況,，接入市政電力,，當連續陰雨天或光伏用電不滿足時使用，實現柔性用電,。
可再生能源
這座建筑的太陽能光伏板面積515平方米,，每年可發57000度電。北京公共建筑峰值電價為1.29元/度,，能耗計算結果顯示,，這一項目全年照明、插座,、生活熱水,、遮陽、弱電、空調系統等全年每平米用電量約為 45 度/平方米,，全年總計電量為53145度,。按電價為 1.29 元/度計算,，每年電費可節省68557元,。通過零碳改造顯著降低了后期運營成本。

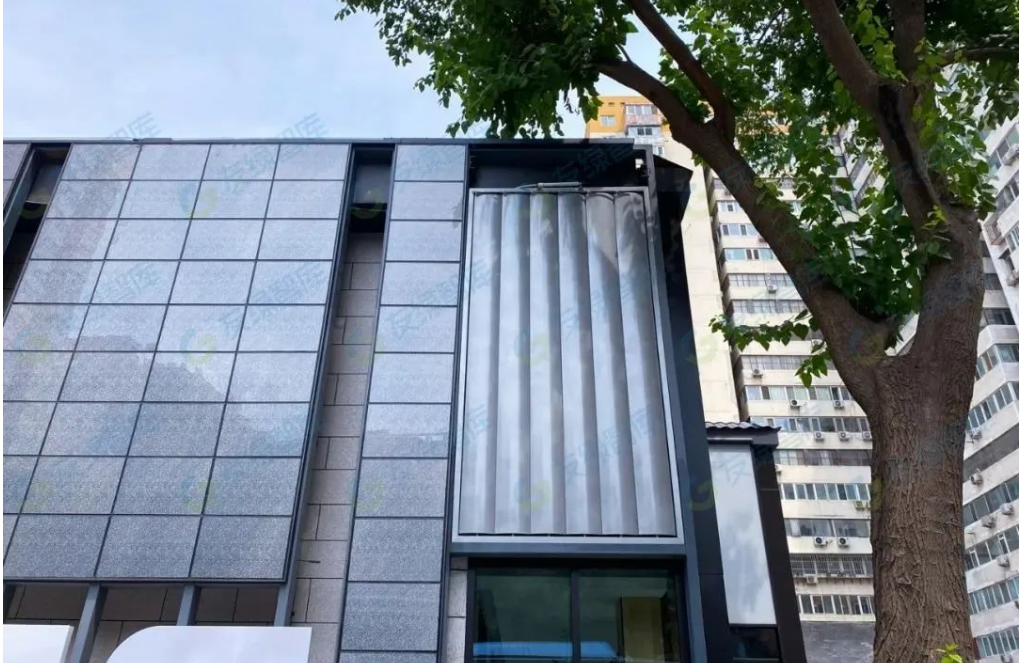

光伏屋頂是當下的主流形式,，而光伏幕墻是未來的主流,。光伏幕墻是將幕墻（比如石材幕墻、玻璃幕墻）和光伏發電功能相結合的幕墻,，相較于屋頂,，建筑幕墻表面積更大，能有效提高發電量,。更適用于高樓大廈安裝光伏發電的需求,。

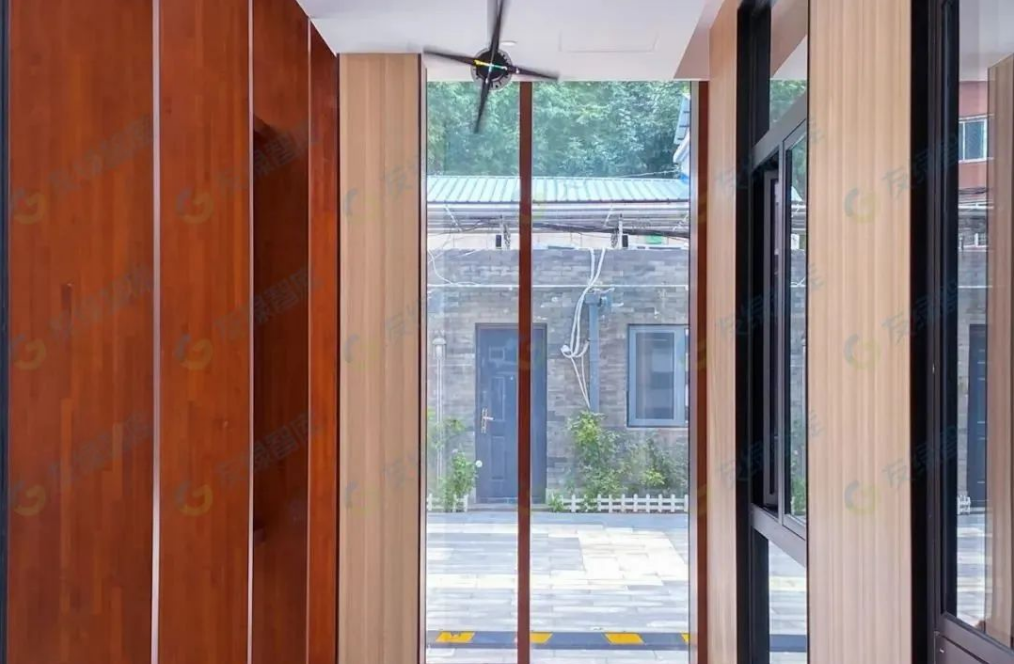

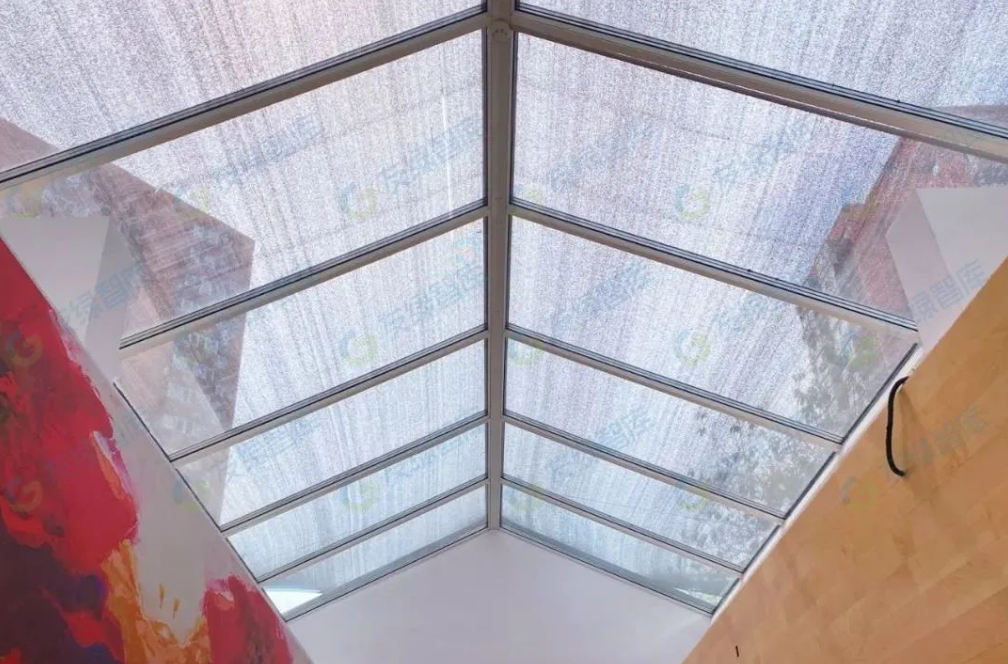

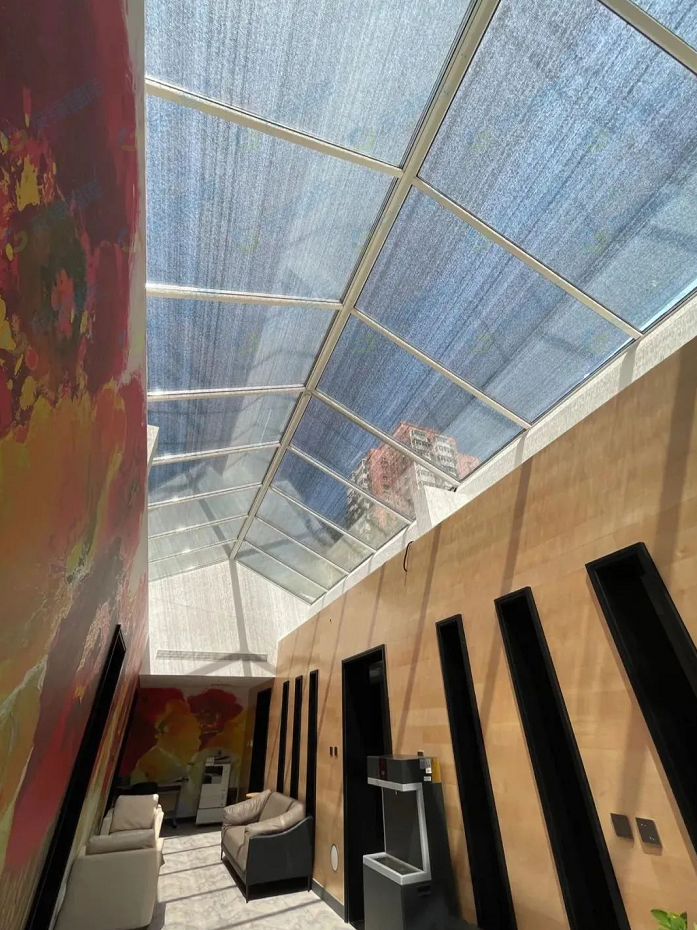

為了有效遮擋陽光和利用太陽光，這座零碳建筑的外墻按照適當?shù)墓庹战嵌仍O(shè)置了遮陽板和導光板,，阻止強烈的陽光透過玻璃直接射入室內,。在起到降溫作用的同時，還可以將自然光線更深地反射到辦公室,，增加辦公室的亮度,，從而減少電源的使用。
盡管缺少一般辦公室燈火通明的感覺,，但坐在桌子前,，光線卻很好，完全不影響工作,。另一個不尋常的地方是,，屋里找不到燈的開關。這里采用的是智能照明系統,，可以通過室內光亮度調節燈具亮度,，辦公室內是否開燈完全由自然光的亮度和系統已設定的室內亮度決定。人們可以通過手機APP控制調節燈具的開關與亮度,。

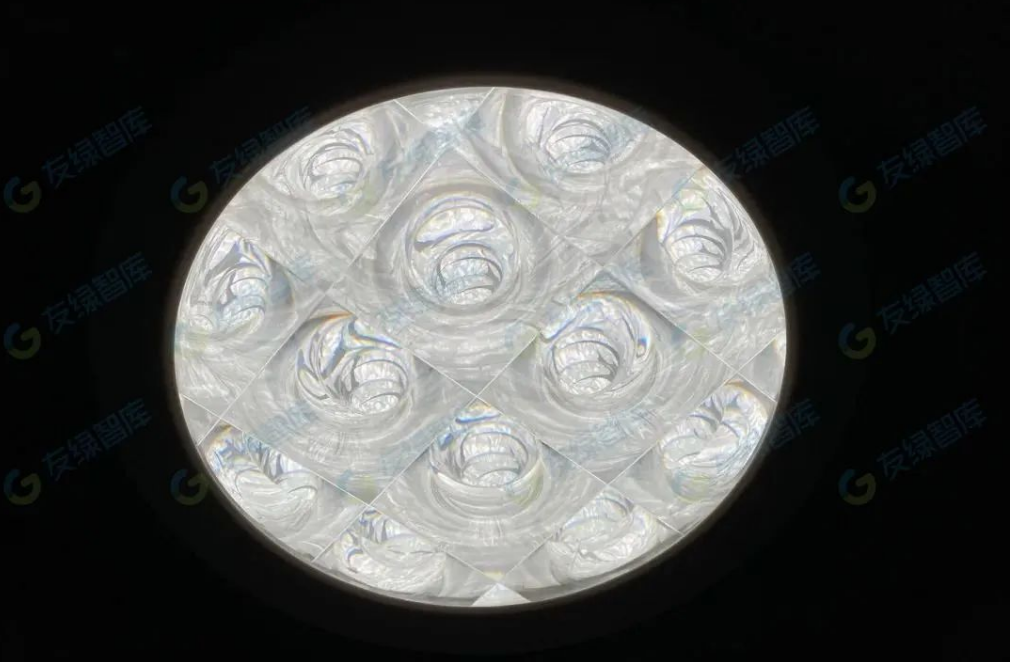

室內還采用了導光筒（光導照明系統）,，屋頂上一個個圓形的“大燈”，沒有電源,，而是通過折射,、反射陽光，將室外光線引入室內,，不僅節能,，而且比電燈更自然、更柔和。導光筒利用高反射的光導管,，將陽光從室外引進到室內,，可以穿越吊頂，穿越覆土層,，還可以拐彎延長繞開障礙,，將陽光送到任何地方。是一種綠色,、健康,、環保、無能耗的照明產品,。
高效新風熱回收系統
在室外溫度不適宜的冬夏季,，開窗通風將造成大量的能量損失，同時室內的溫濕度也無法得到保證,。因此在氣密性優異的零碳建筑系統中,，新風系統作為機械通風的一種形式應用于建筑中。帶有熱回收的新風系統,，可以保證室內氣流組織的定向流動,，同時根據室內溫濕度、二氧化碳濃度對新風量進行反饋,，保證室內良好的舒適性,。
為了盡可能降低通風能耗，帶有熱回收的新風系統應運而生,，其主要依靠室外新風與室內回風進行熱量的交換,，從而利用室內熱量來為室外的冷空氣進行升溫。室外新風與室內回風在熱回收芯進行熱量交換,，將升溫后的新風送入室內,。
中心的暖通系統使用多聯機+全熱回收新風系統以降低通風損失；新風機組帶有加濕段,，室內溫濕度可控,，保障冬季室內濕度適宜，提高舒適度,；考慮到室外空氣污染,，新風系統增加PM2.5過濾箱，過濾效率高達99%,。
智能監控方面
一套可視化的環境監測,、設備能耗分項、樓體結構安全跨系統集成堪稱建筑的“神經元”,。通過在主要功能房間安裝室內環境傳感器監測點,，可以對室內的溫度、濕度、PM2.5,、二氧化碳,、TVOC和甲醛濃度進行實時采集并處理形成舒適指數和健康指數。在屋面,，設置有氣象監測站掌握溫度,、濕度、風速,、光照,、PM2.5等各項數據。建筑中還有眾多監測點對樓體傾斜,、裂縫、沉降進行監測,。

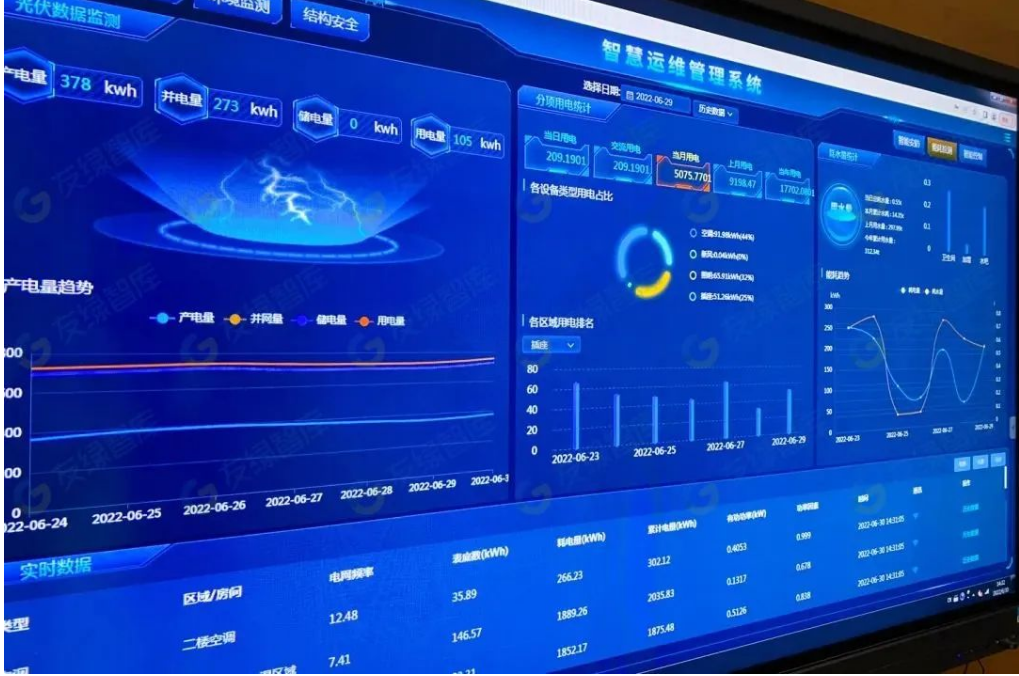

中心研發了包含照明,、新風、空調,、加濕,、遮陽、天窗,、安防等設備在內的智能化集成運維控制系統,，可以實時對各設備狀態進行監控和場景控制。這個智慧中樞可以對照明,、插座,、新風、空調等進行分項用能精準計量,，對每個區域每個設備類型用電數據進行統計,，為節能統籌提供有效的數據支撐和分析基礎，實現運維管理的精細化,、數據化,。
使用功能方面

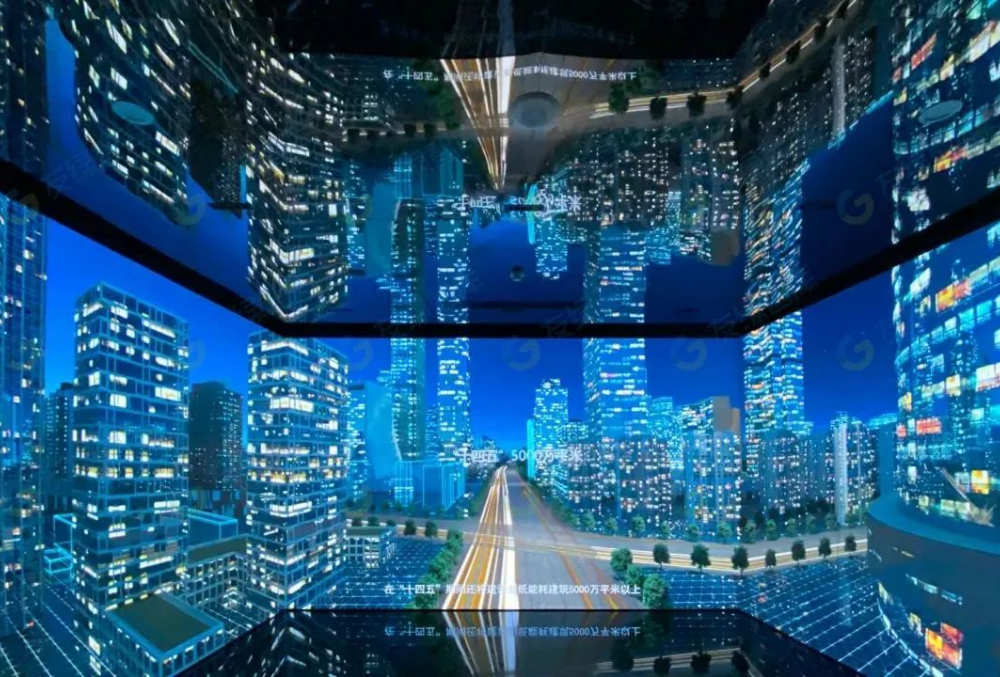

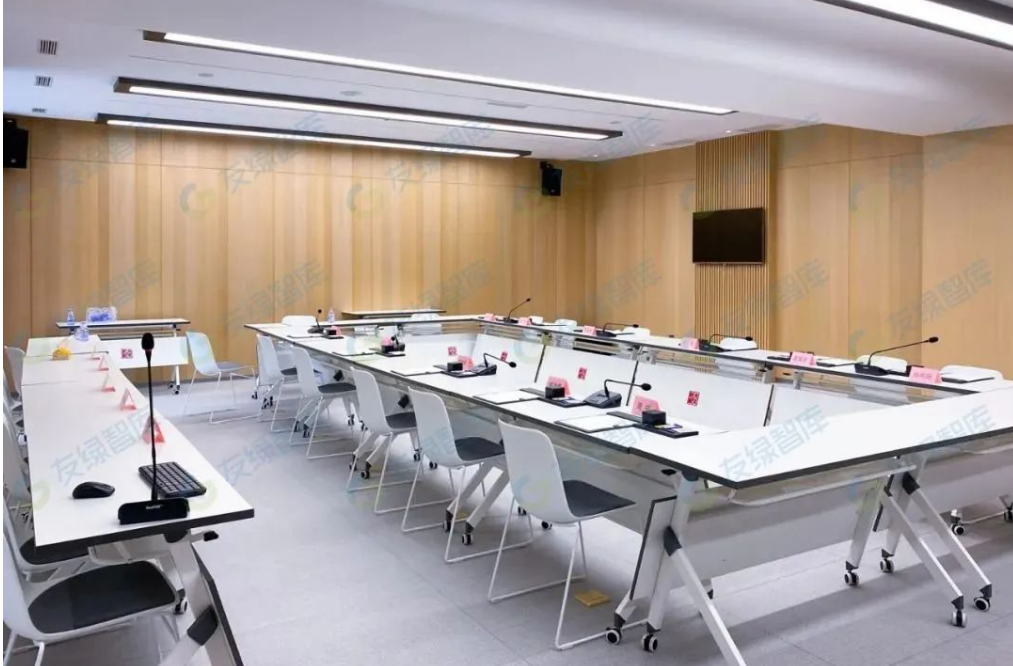

項目還集教育和科研為一體，首層是一座內容豐富的零碳·城市更新展廳,，由多媒體展廳,、五大技術產品長廊、被動房體驗倉沉浸體驗館,、科技趣味互動體驗區組成,，全方位介紹零碳建筑相關技術；二層為科研辦公用房,。
▲被動房實物樣板集中展示的空間是一座沉浸式體驗館,。

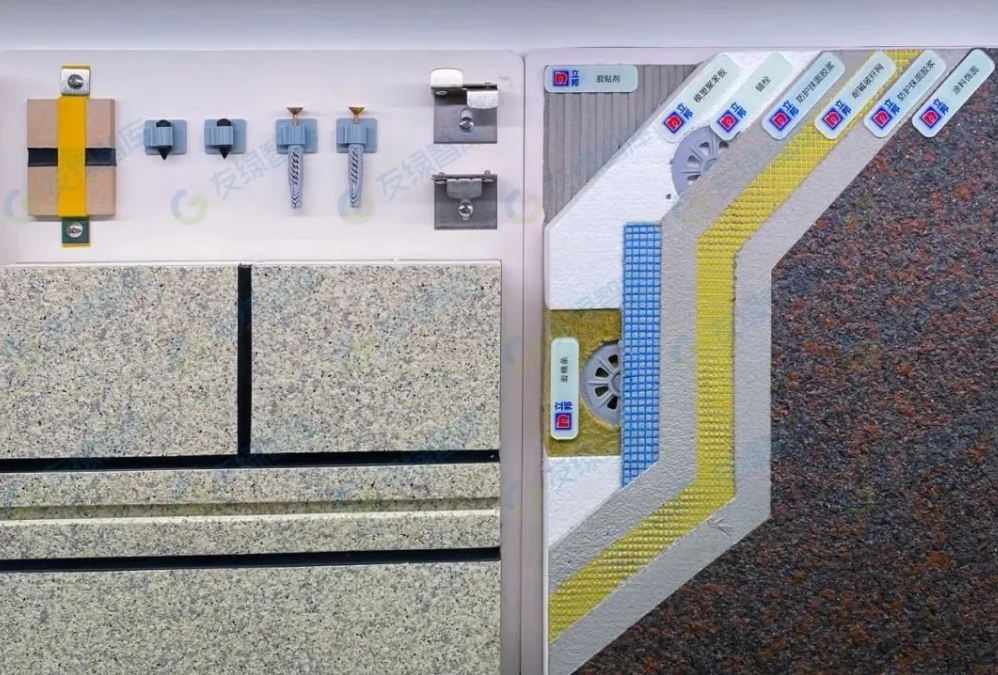

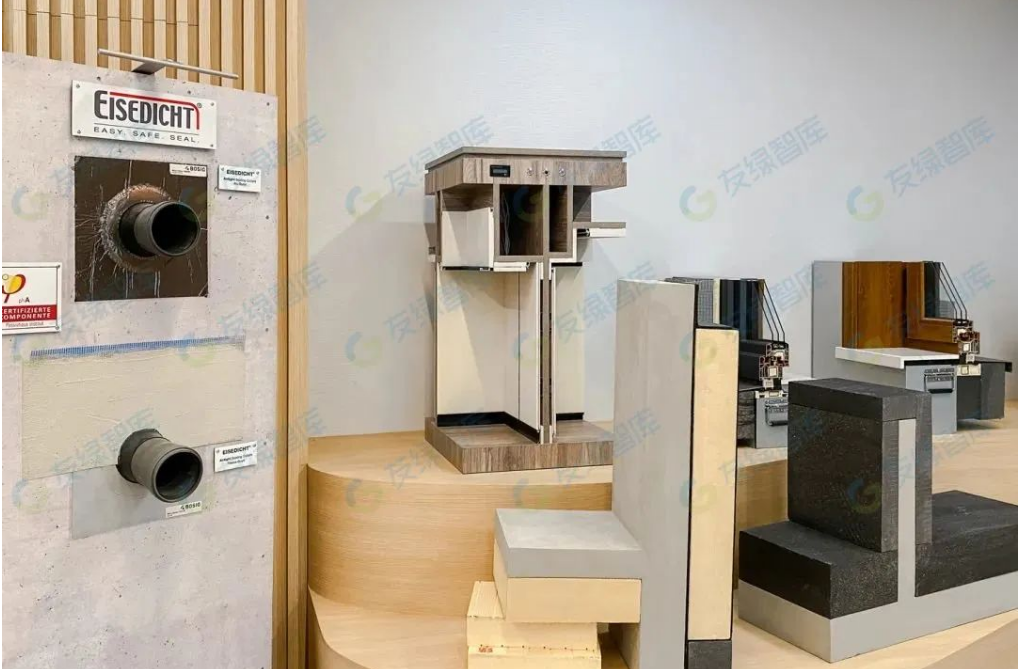

▲從一顆小小的隔熱錨栓到整個綜合建筑實物節點，都與空間的結構相互融合，使原本枯燥的節點與材料呈現出建筑的節奏與美感,。

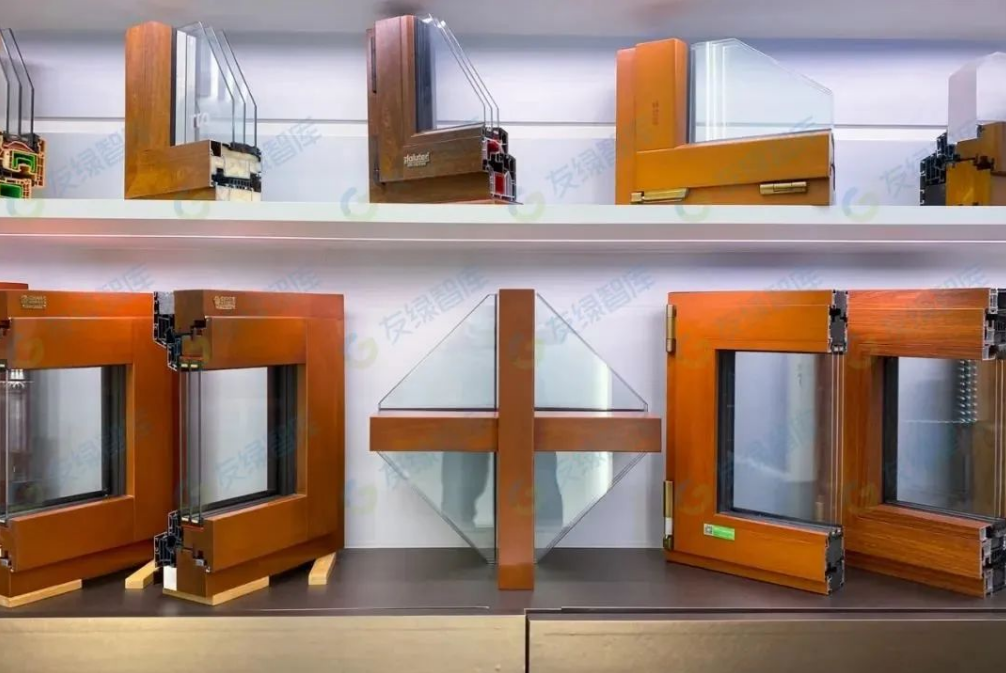

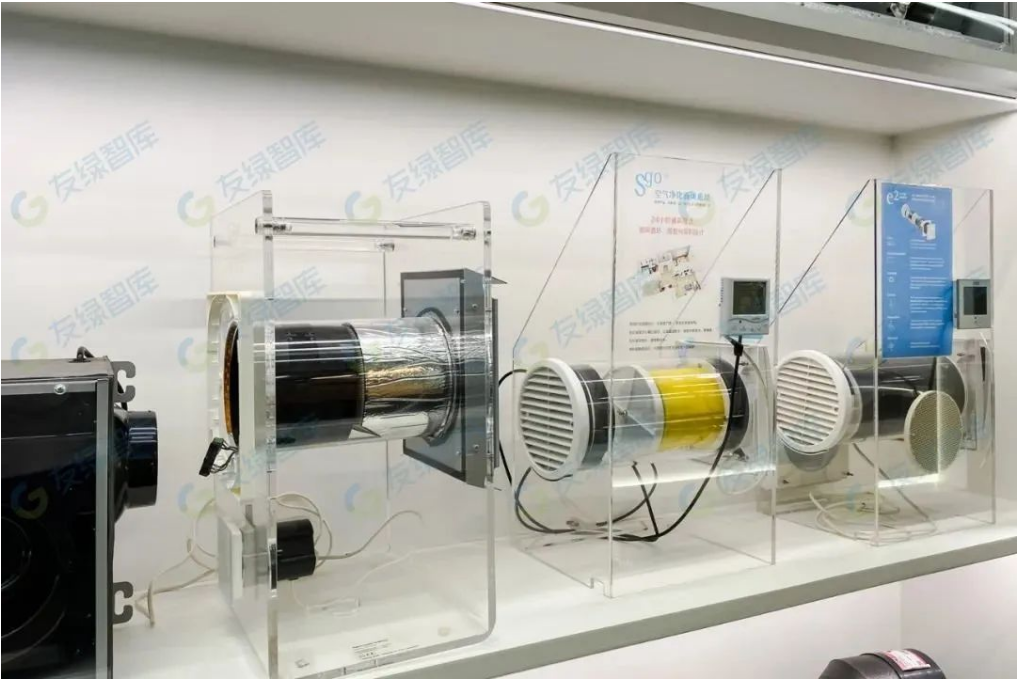

▲保溫材料,、門窗、遮陽,、新風,、空氣能和太陽能采暖等關鍵部品也都一一陳列。

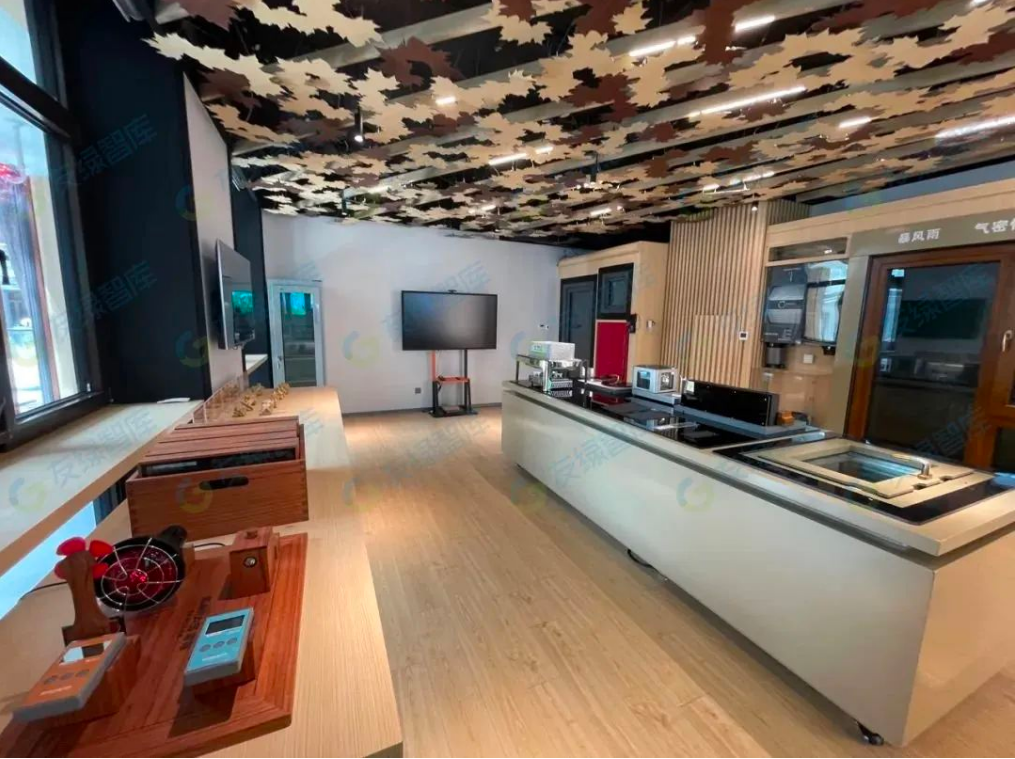

▲最后一個區域是科技趣味互動體驗區,。訪客在互動游戲中可以進一步了解被動房技術與零碳建筑技術的基本原理,。

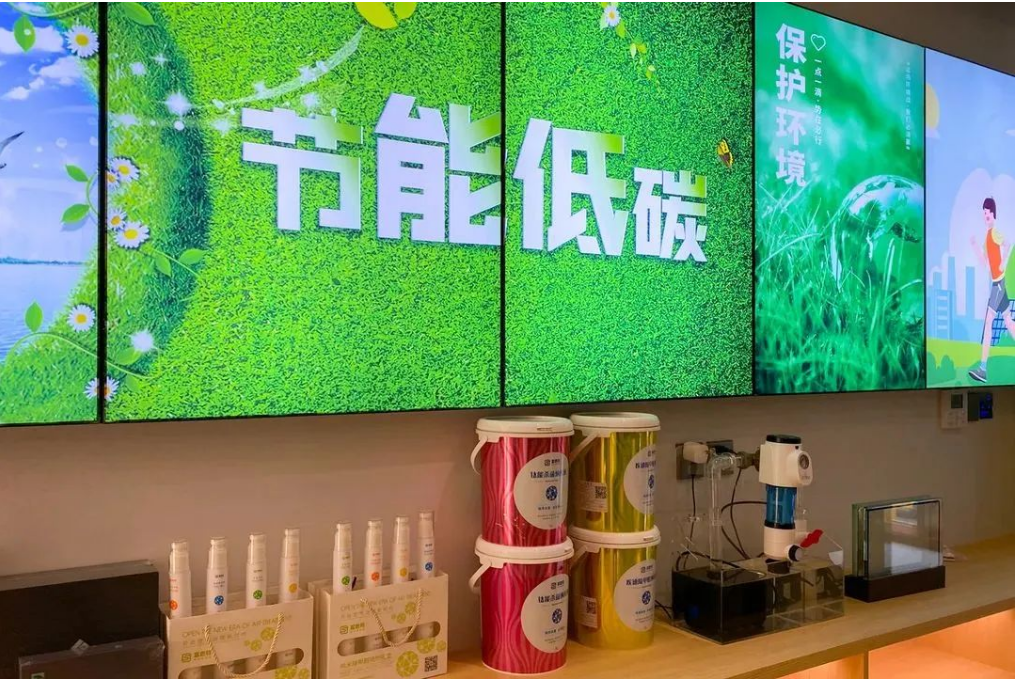

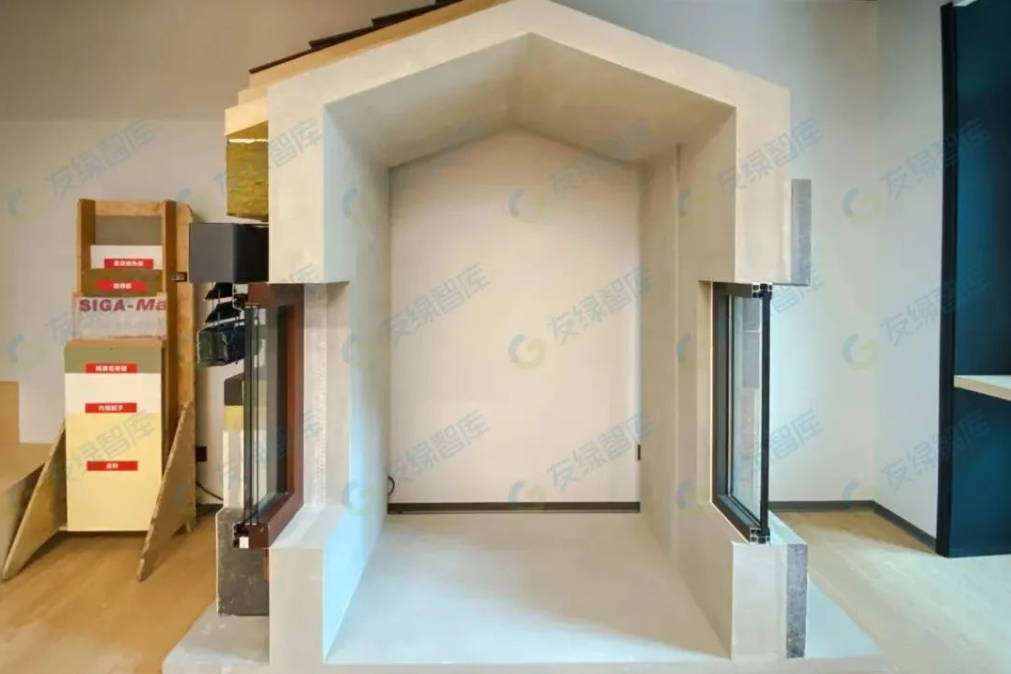

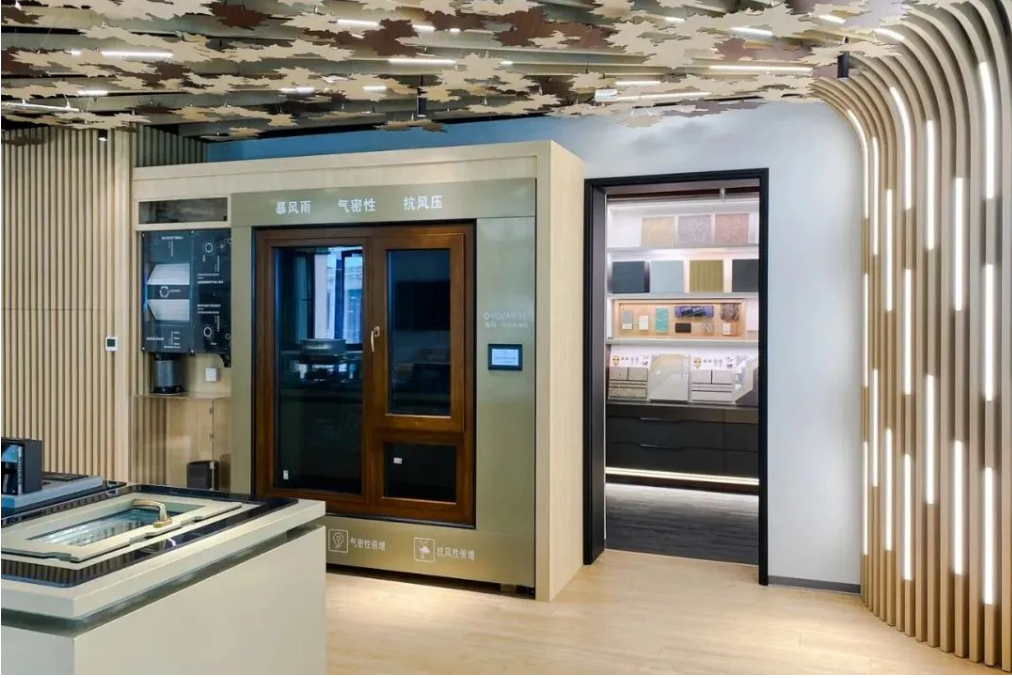

▲在展陳上，新技術與傳統建筑技術的對比一目了然,。

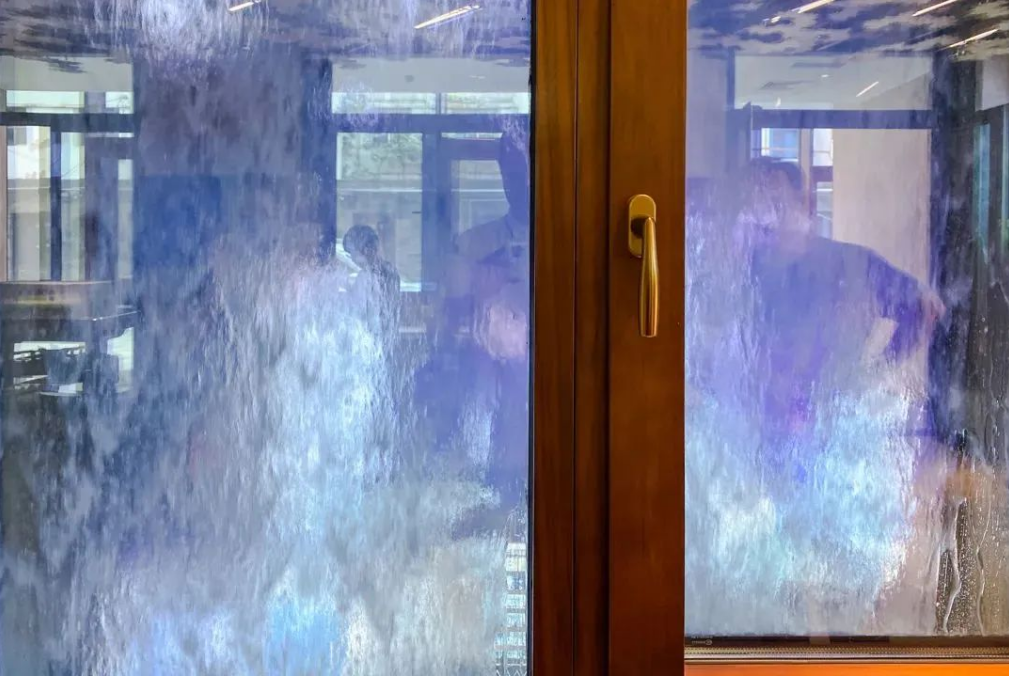

▲新技術氣密性,、隔音性提升實效展示
