太陽能熱水系統是利用太陽能集熱器采集太陽熱量,，在陽光的照射下使太陽的光能充分轉化為熱能，通過控制系統自動控制循環泵或電磁閥等功能部件將系統采集到的熱量傳輸?shù)酱笮蛢?chǔ)水保溫水箱中,，在匹配當量的電力、燃?xì)?、燃油等能源,，把?chǔ)水保溫水箱中的水加熱并成為比較穩定的定量能源設備。該系統既可提供生產和生活用熱水,，又可作為其他太陽能利用形式的冷熱源,，是目前太陽熱能應用發展中最具經濟價值、技術最成熟且已商業化的一項應用產品,。
專業工程師根據過往的施工經驗和技術方案,，對集中供熱太陽能熱水系統工程技術做如下分析：
一、 太陽能集中供熱水系統組成 太陽能熱水系統主要由以下四部分組成：

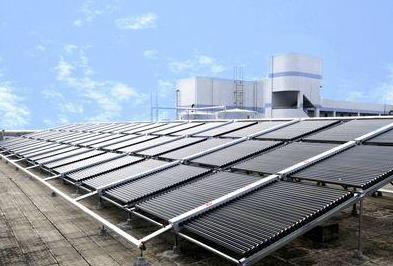

1.1集熱器：主要由集熱管和聯集器組成,。根據其形式,、特點及使用范圍，分為池式,、袋式,、筒式、管板式,、真空管式 及 熱 管 真 空 管式,，其中真空管式應用最廣泛。集熱器間可以并聯,、串聯或混聯,。整個集熱器固定在平屋頂?shù)幕炷粱A(chǔ)上。
1.2 集熱水箱：集熱水箱是儲存熱水的蓄熱設備,，以保證熱水供應的穩定,。其要求與普通熱水箱基本相同，并根據不同地區采用不同的保溫處理,。集熱水箱根據系統要求設置于平屋頂上,。
1.3 連接管道：連接集熱器與集熱水箱以便形成一個完整的循環系統，管道布置分為等程式,。連接管道應根據不同地區采用不同的保溫處理,。
1.4 輔助部件：太陽能熱水系統的輔助部件包括水位計,、溫控儀表閥門、過濾器,、循環水泵及輔助加熱器等,，應根據不同情況選用。
二,、 太陽能集中供熱水系統原理
A,、自然循環
自然循環太陽能熱水系統是依靠集熱器和儲水箱中的溫差，形成系統的熱虹吸壓頭,，使水在系統中循環,；與此同時，將集熱器的有用能量收益通過加熱水,，不斷儲存在儲水箱內,。
系統運行過程中，集熱器內的水受太陽能輻射能加熱,，溫度升高,，密度降低，加熱后的水在集熱器內逐步上升,，從集熱器的上循環管進入儲水箱的上部,；與此同時，儲水箱底部的冷水由下循環管流入集熱器的底部,；這樣經過一段時間后,，儲水箱中的水形成明顯的溫度分層，上層水首先達到可使用的溫度,，直至整個儲水箱的水都可以使用,。
用熱水時，有兩種取熱水的方法,。一種是有補水箱，由補水箱向儲水箱底部補充冷水,，將儲水箱上層熱水頂出使用,，其水位由補水箱內的浮球閥控制，有時稱這種方法為頂水法,；另一種是無補水箱,，熱水依靠本身重力從儲水箱底部落下使用，有時稱這種方法為落水法,。
B,、強制循環
強制循環太陽能熱水系統是在集熱器和儲水箱之間管路上設置水泵，作為系統中水的循環動力,；與此同時,，集熱器的有用能量收益通過加熱水,，不斷儲存在儲水箱內。
系統運行過程中,，循環泵的啟動和關閉必須要有控制,，否則既浪費電能又損失熱能。通常溫差控制較為普及,，有時還同時應用溫差控制和光電控制兩種,。
溫差控制是利用集熱器出口處水溫和貯水箱底部水溫之間的溫差來控制循環泵的運行。
強制循環系統可適用于大,、中,、小型各種規模的太陽能熱水系統。在雙回路的強制循環系統中,，換熱器既可以是置于貯水箱內的浸沒式換熱器,，也可以是置于貯水箱外的板式換熱器。板式換熱器與浸沒式換熱器相比,，有許多優點：其一,，板式換熱器的換熱面積大，傳熱溫差小,，對系統效率影響少,；其二，板式換熱器設置在系統管路之中,，靈活性較大,，便于系統設計布置；其三,，板式換熱器已商品化,、標準化，質量容易保證,，可靠性好,。
三、太陽能集中供熱水系統應用
4.1工程概況
職工住宅樓建筑面積3900㎡,，3單元,，12戶/單元，每戶設計用熱水量120L/日,，設計日平均45℃熱水4.4噸,，采用集中式太陽能熱水系統，分戶計量,，熱水箱置于各單元頂層樓梯間內,，管道內熱水恒溫循環，保證用水即開即熱,。
4.2系統設計要求
4.2.1太陽能集熱系統供水溫度45℃,，自來水溫度按照15℃考慮,，太陽能集熱系統溫升ΔT=45℃-15℃ =30℃。2.2集熱器面積以某地區全年日平均輻射量14550KJ/㎡·d為計算依據,，太陽能集熱器總面積計算公式為 A =Q × C ×(t2- t1) × p × f/J × η1×(1 - η2) 式中： A—太陽能集熱器面積,，㎡； Q—設計日均熱水用量,，4.4t/d,； C—水的定壓比熱容，取4.187KJ/(kg·℃),；t1—水的初始溫度,，取15℃； t2—儲水箱內水的設計溫度,，取45℃,； P—水的密度，取1000kg/m3,； f—太陽能保證率,，取60%； J—集熱器采光面上的平均日輻照量,，取14550KJ/㎡·d,； η1—集熱器的年平均集熱效率，根據廠家數據,，取0.5,； η2—儲水箱及管路熱損失率，取20%,。
計算得所需太陽能集熱器面積為18.99㎡/單元,；本工程選用銅鋁復合系列平板太陽能集熱器，每片有效集熱面積2.22㎡,，實際共采用11片,。
4.2.2儲熱水箱容積V=B2As 式中：V—儲熱水箱容積，L,； B2—每㎡集熱器所需的有效儲水容積,，取65L/㎡； As—集熱器總面積,，取24.5㎡。
計算得儲熱水箱容積1.593T,實際選用容積為1.6T的儲熱水箱,；內膽采用304不銹鋼焊接,，外用50mm厚聚氨酯保溫。輔助電加熱18KW/單元,，效率90%,。
4.2.3循環泵選型
集熱系統循環泵選擇PH-101E,全揚程H=5米,，最大流量Q=7.2噸，輸入功率為100W,；供水系統循環泵選擇PW-101E,全揚程H=5米,，最大流量Q=7.2噸，輸入功率為100W,。
4.2.3防凍措施
采用管道循環防凍,，為預防冬季停電現象，在管路底部設置手動排空裝置,，當停電致防凍循環不能啟動時,，打開閥門將管路中的水排空，達到防凍的效果,。
5結語
住宅建筑的多樣化,、太陽能集熱器與建筑一體化技術的發展水平、輔助熱源的選擇,、各地氣象條件及能源價格差異等因素,，令系統應用形式多樣化；同時,，系統設計中的儲熱水箱選擇,、水溫設定、冷熱水平衡,、熱水立管布置等將直接影響系統的節能性與舒適性,；不同項目應具體分析、精心設計,，方能令太陽能集中熱水供應系統發揮最大效益,。 交大光谷太陽能是上海市建筑節能協會推薦的地產配套和酒店節能改造項目的優秀品牌，交大光谷太陽能應用范圍涵蓋了工商業和民用項目,，如學校,、醫院、工廠,、機關,、敬老院、游泳館,、浴場等,。
