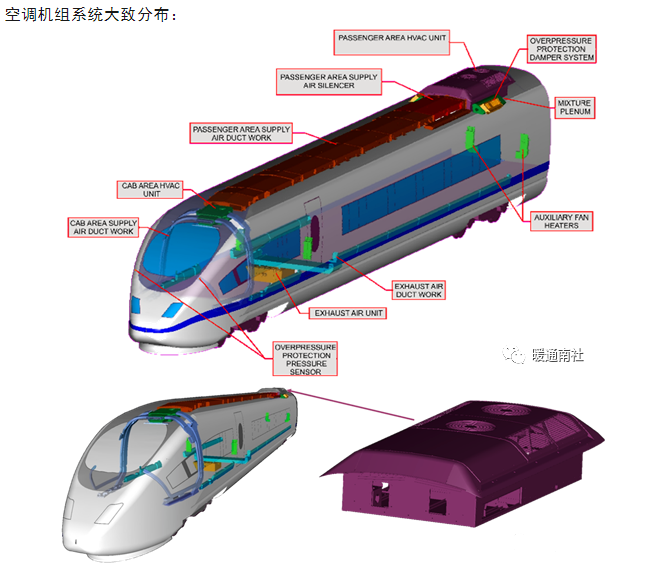

高鐵動車機組空調通風系統的圖示
陌肖 2024-05-29 00:00 來源：暖通南社 瀏覽量：9549

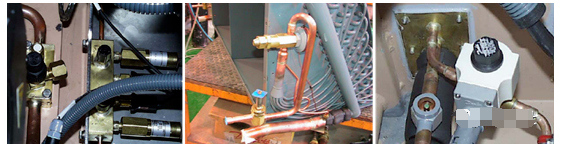

制冷電路和壓力控制：
每路配有兩個壓力傳感器，每路裝有一個高、低安全壓力開關，每路一個安全閥，每管路裝一個帶有外部均衡器的膨脹閥，每管路一個電磁閥，每管路一個制冷過濾干燥劑，一個旁通調節閥用于冷量調節。

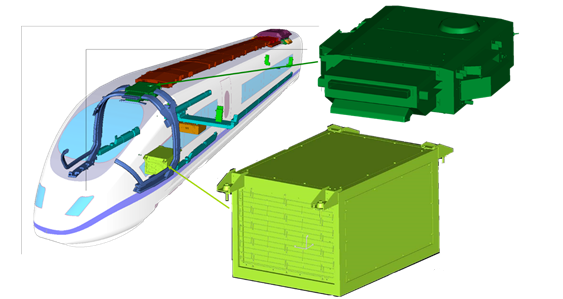

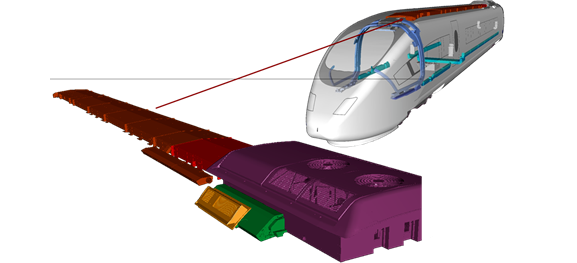

駕駛室分體空調機組：

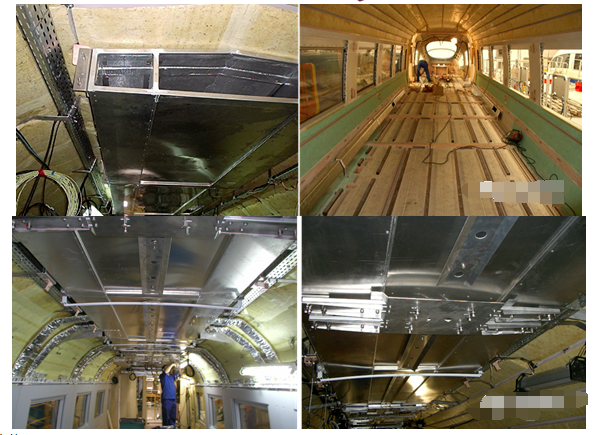

送風道網絡：

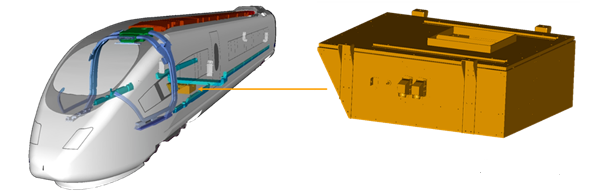

廢排裝置：

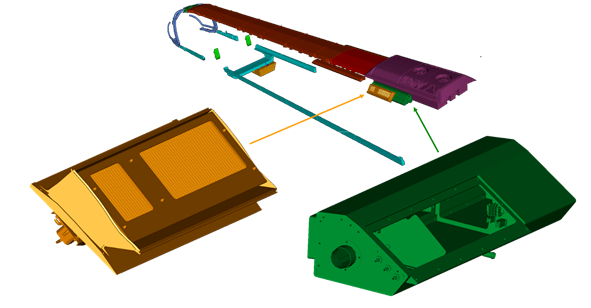

空氣混合盒和配有風力節氣閥的新空格：
