一,、五恒解讀
恒溫、恒濕,、恒氧,、恒靜、恒潔
“恒溫”不是指室內全年保持在一個溫度,，而是指室內溫度滿足人體舒適溫度要求,；是指設計溫度冬季不低于20℃，夏季不高于26℃,，是指一定范圍,，冬季20~22℃，夏季24~26℃,。
“恒濕”是指室內相對濕度滿足人體舒適需求,。指室內相對濕度冬季不低于30%，夏季不高于70%,，全年相對濕度保持在30%~70%,。
“恒氧”指的是室內氧氣含量，同時又是以室內二氧化碳指標來約束,。根據世界衛生組織定義的健康住宅標準,，室內二氧化碳濃度不高于1000ppm，《室內空氣質量標準》GB/T18883-2002規定的人均新風量30m3/h,。
“恒靜” 不是說室內沒有噪聲,，指的是室內的聲環境滿足安靜的標準，即室內噪聲分貝數不超過35~40dB,。
小區內外交通環境,；外門窗的密封性；墻體的聲傳導性能,；室內樓板的隔聲性能,；同層排水系統；空調通風系統的消聲降噪聲等,。
“ 恒潔（凈）” 既是對室內空氣的要求,，也是對飲用水的要求，是指室內空氣中PM2.5的濃度,，全年保持在35μg/m3以下,，其實如果 PM2.5能達到比較低，其它的顆粒物如PM100,PM10就很少了,。恒潔也可以理解為對全屋凈水設備的要求,。
二,、項目概況
該項目位于太原市小店區晉陽街以北，經管北街以南,，唐槐路以東,，總建筑面積約117800㎡，項目包含四棟住宅樓,、三棟商業及幼兒園,、會所等配套設施。項目整體為現代主義建筑風格,，塔樓體塊整體錯動消減壓迫感,，流暢優美的橫向線條效法自然流水，圓角的運用增強項目辨識度的同時,，更帶來柔和的視覺效果,。在建筑色彩材質上，橫向線條采用金屬質感古銅色鋁板,，突出細節品質,，深灰色玻璃與金屬漆外墻在視覺上高度干凈整合，使得建筑簡約典雅,，美觀時尚,。小區景觀設計引入獨一無二的山水中庭，收納山水脈絡,，一條環形走廊串聯起各大景觀節點與歸家路線,，形成多重洄游，外圍環繞森林綠帶,，將山光林語帶入城市人居環境,，致力于打造宜居的高端樓盤。
三,、五恒系統空調配置理念
四,、本項目設計思路
1、負荷測算
負荷計算是項目設計的基礎及設備選型的依據,，本項目依據太原市室內外設計參數及建筑熱工參數通過天正軟件對各個單體進行了詳細負荷計算,，以1#為例設計參數如下：

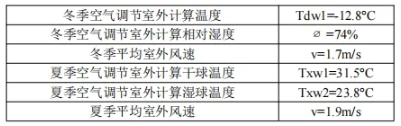

太原市室外設計參數如表 4.1.1 所示。

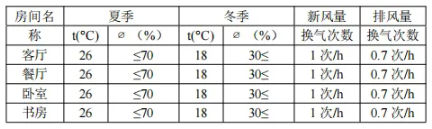

室內設計參數如表4.1.2所示,。

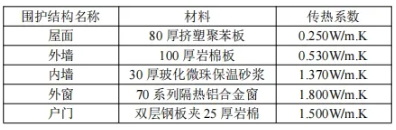

建筑熱工參數如表4.1.3所示,。

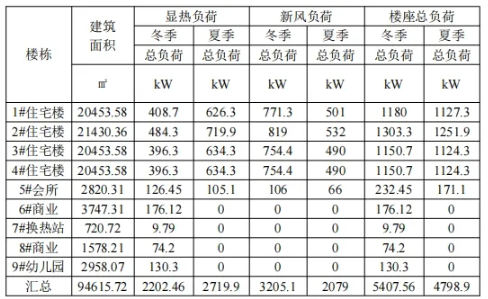

本項目各單體負荷計算匯總?cè)绫?.1.4所示。
2,、能源系統配置
本項目冷源采用地源熱泵系統,。其它空氣調節系統相比優點突出,。由于地層深處溫度常年維持不變，遠遠高于冬季的室外溫度,，而又明顯低于夏季的室外溫度,，因此地源熱泵克服了空氣源熱泵的技術障礙，且效率有很大的提高,，此外大地蓄存冬季系統排放的冷量,、夏季排放的熱量，在地源熱泵系統中起到蓄能器的作用,，進一步提高全年的能源利用效率,。這種一機多用的系統還包括節省建筑空間、無需冷卻塔和室外風冷部分,、對建筑外觀影響小,、運行費用低、投資回報快,、全年運行均衡用電負荷以及低噪音,、占地面積少、無污染物排放,、不抽取并破壞地下水,、壽命長等諸多的優勢。
設計地源熱泵系統的地?zé)釗Q熱器需要知道地下巖土的熱物性參數,。本項目采用直接測量的方法對兩口試驗井進行熱響應測試,，兩口試驗井的安裝數據如表4.2.1所示。

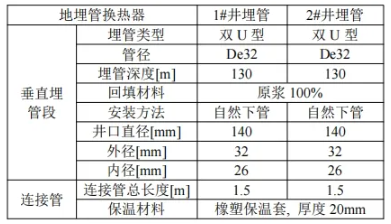

表 4.2.1測試井埋管的施工和安裝數據
實驗分兩個階段進行：首先是熱響應測試,，以恒定的加熱功率測出地埋管換熱器進出口溫度隨時間的變化情況,，通過曲線擬合求出巖土的熱物性參數；其次分別模擬空調的夏季制冷試驗和冬季的制熱試驗,，測量地埋管換熱器的放熱能力和取熱能力,。
通過對實驗數據的分析總結，得出這兩口試驗井的實驗數據如表 4.2.2所示,。
根據試驗井的實驗數據并結合項目總負荷,，本項目共設計650口地埋井。熱泵主機為1934kW制冷量,、1990kW制熱量定頻離心土壤源熱泵主機兩臺及1159kW制冷量,、1186kW制熱量變頻螺桿土壤源熱泵主機一臺；會所選擇110kW制冷量,、128kW制熱量三位一體熱回收熱泵主機一臺,；冬季采用市政熱力供熱。
3、空調水系統
本系統采用一級泵變流量系統,新風機組采用一次空調水,，夏季供回水溫度為6-13℃,冬季供回水溫度為45-35℃;輻射空調水系統采用二次空調水,，夏季供回水溫度為16-19℃,冬季供回水溫度為35-30℃，與一次冷熱源水系統采用換熱器間接連接,，其中住宅部分地板輻射供冷供暖系統分高低區,一至十一層為低區,十二層至二十二層為高區,，系統主立管采用下供下回雙管異程式系統,單元立管安裝在管井中。戶內采用地板輻射供冷供暖系統,，管井內的共用立管在每層引出供,回水支管至各戶戶內分集水器,，室內加熱盤管選用 PE-RT(耐熱聚乙烯),管徑為De20*2.3。
4,、空調風系統
本項目住宅為溫濕度獨立控制空調系統,新風夏季承擔去除全部室內濕負荷的任務,冬季則承擔給室內加濕的任務,新風系統豎向分區,一至十一層為低區,十二層至二十二層為高區,低區新風機組設置于地下一層新風機房?jī)?nèi),高區新風機組設置于屋面,。新風機采用雙冷源機組,一級表冷器為水冷表冷器,由冷熱源夏季提供6/13℃的冷水,冬季提供 45/35℃的熱水,二級表冷器為直膨式表冷器。戶內采用地面送風,，頂面集中回風的通風方式，與傳統的上送上回通風方式相比,，此做法氣流組織更為合理,，新風利用率更高。新風機組設置板翅式顯熱熱回收裝置,集中收集的回風與新風進行熱量交換,，夏季回收排風的冷量,冬季回收排風的熱量,熱回收裝置的溫度回收率大于等于60%,。新風過濾采用初中效過濾,可對室外空氣的有害物質進行有效的去除；新風取風口處配置雙極離子凈化設備,，可消滅空氣中的細菌和病毒等微生物,，同時該設備還可提供大量的負氧離子，可以加速空氣中氧氣的活躍性,，有利于自身吸收足夠的氧氣,，同時還能改善空氣品質，幫助神經興奮,，緩解疲勞,。
5、控制系統
空調冷熱源系統采用群控方式實現系統自動-手動控制運行,，熱泵機組自配自控系統,隨末端所需負荷的變化完成壓縮機的卸載,、加載、關機,、停機,監視機組的運行狀態并進行故障報警,統計各臺冷水機組的累計運行時間并根據系統能效最高的原則,調節主機,、水泵開啟臺數,同時調節水泵變頻控制?？諝馓幚頇C(jī)組均配備電機變頻裝置,以便根據控制要求改變風機轉速,達到改變風量及節能的目的,。空調機組加濕器進水管設電磁閥,根據送風相對濕度控制加濕水量。室內設置智能控制系統,并設分室溫控器,可對各個房間溫濕度進行單獨控制,。各空調房間設置溫度露點開關,，溫度露點開關聯動水系統各支路上的熱電閥通斷,實現房間溫度控制和輻射表面及管路的防結露保護。衛生間和廚房的環路冬季開啟,夏季關閉,兩者間自動轉換,。
五,、節能環保理念
地源熱泵、空調機組均選用運行平穩,、噪聲低,、振動小的產品,在制冷機基座、水泵基座設橫直紋橡膠剪切減振墊,動力設備與管道的聯接采用避振接頭,風管上設置消聲設備等措施,以減少對周圍環境的影響,。熱泵機房?jī)?nèi)管道均采用支架,不影響上部建筑物和房間的使用,；制冷機房、空氣處理機房?jī)?nèi)壁由土建做消音處理,單機噪聲均不超過 80dB,。風管在穿越防火分區,、穿越空氣調節機房的房間隔墻及穿越重要或火災危險性大的場所的房間處均設70℃關閉的防火閥，孔隙采用不燃防火材料進行封堵,。
